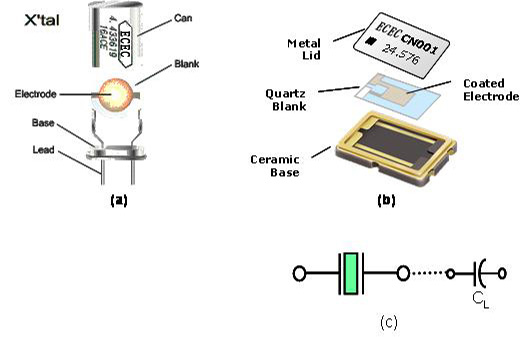

　　(圖七)(a)及分別是DIP型式及SMD型式的石英振蕩子的基本結構圖. (圖七)(c)是電子電路上所使用代表石英振蕩子的電子符號. 當石英晶體共振子處在遠離振蕩頻率區域時, 石英晶體共振子僅是一個電容性的組件, 當頻率接近石英晶體的振蕩頻率時, 就接近是一個電感性的等效LCR振蕩線路.

　　(Fig. 7) (a) Metal can type resonator

　　(b) Ceramic SMD type resonator

　　(c) Symbol of crystal usnit

　　(圖八) 就是將石英晶體共振子轉換成振蕩頻率附近的Butterworth-Van Dyke (BVD)等效電路. 在這個圖中, 有四個主要參數 : 靜態電容-Co, 動態電容-C1, 動態電感-L1及動態電阻-R1.

　　﹝Fig.8﹞Effective Circuit of Crystal
